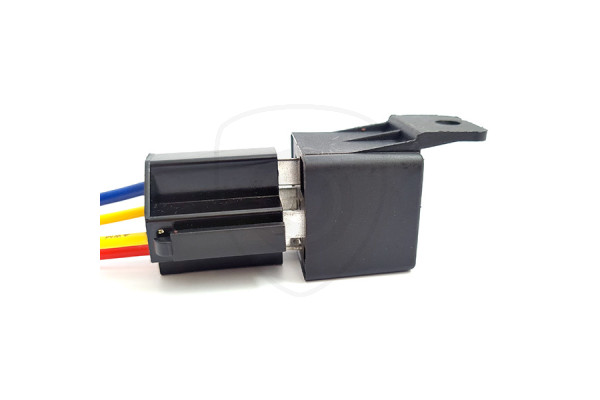

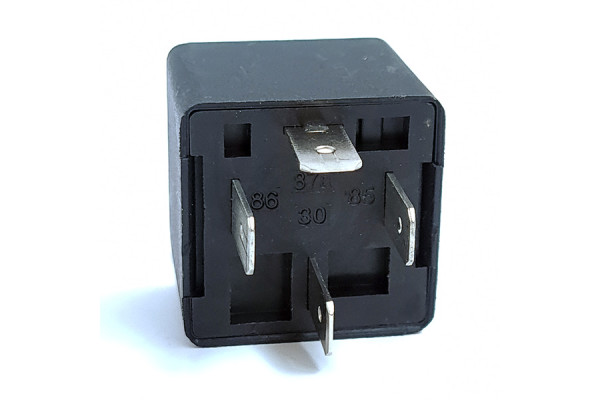

Schakelrelais 12V 40A 4-polig met voet

Het 12V 40A schakelrelais is bedoeld voor voertuigen waarin u een achteruitrijcamera wilt installeren. Een schakelrelais is een onderdeel bestaande uit een schakelaar en een spoel (elektromagneet), die door de werking van elektrische stroom in één stroomkring de elektrische stroom inschakelt, of in een andere stroomkring de elektrische stroom onderbreekt. Bij correcte aansluiting schakelt het schakelrelais de achteruitrijcamera automatisch in bij het inschakelen van de achteruitversnelling en elimineert zo storingen door de dynamo.

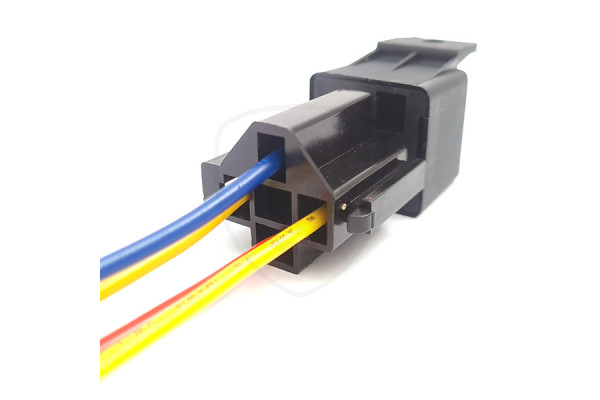

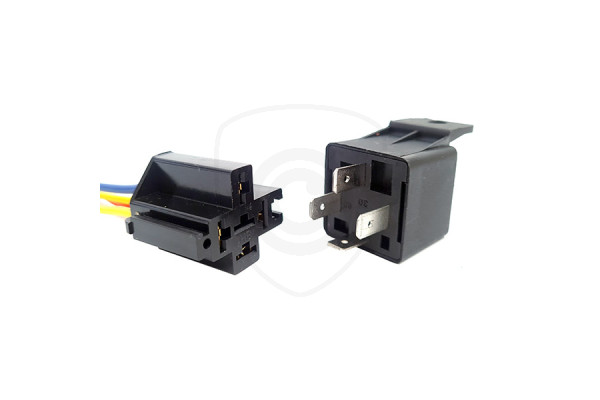

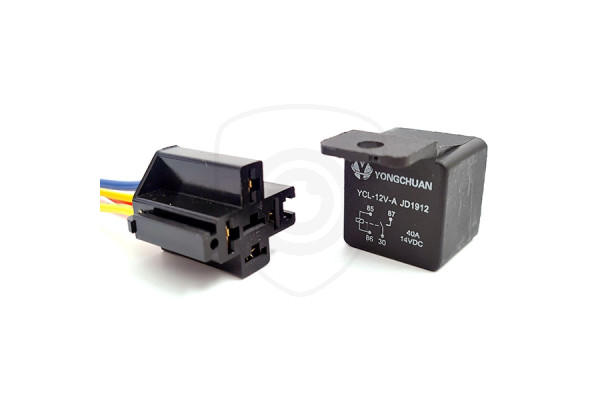

Het relais wordt bovendien geleverd met een voet, waarmee u de voedingskabels eenvoudig kunt aansluiten.

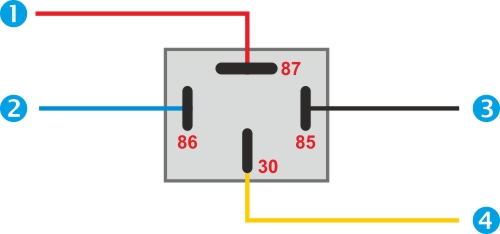

Aansluiting van het schakelrelais op de achteruitrijcamera

1. Positieve spanning – aansluiten vanaf de sigarettenaansteker
2. Positieve schakelspanning - aansluiten op het achteruitrijlicht
3. Aarding – GND (-12V)
4. Positieve uitgangsstroom van het schakelrelais – aansluiten op de achteruitrijcamera

VEILIGHEIDSINSTRUCTIE:
Wij raden sterk aan om dit type apparatuur door een gekwalificeerde technicus te laten installeren. Zo voorkomt u mogelijke schade of letsel. Raadpleeg vóór aankoop onze technische ondersteuning of uw technicus.

Technische specificaties voor schakelrelais:
